產品詳情
一、 特點和用途：
（一）概述：
本產品是我公司根據電泳漆的發(fā)展方向，在關西體系的基礎上自主開發(fā)推出市場的無重金屬低溫固化電泳漆。
本產品在保留了FY系列產品原有的泳透力高、防腐性能優(yōu)良、貯存和使用穩(wěn)定性好等特點的基礎上，重點倡導了低溫節(jié)能的理念，并進一步提高了產品的裝飾性，大大提升了產品的內在附加值。
本產品現(xiàn)已廣泛應用于汽車車身、輪轂，家電，燒烤爐，電動三輪車……等領域。
（二）產品優(yōu)勢：
1、遮蓋力強：
業(yè)內人士眾所周知，淺色漆相對于黑色漆而言，對底材相對要敏感些，如底材前處理欠佳，磷化膜欠均勻，則淺色電泳涂膜極易產生花斑異常。飛揚涂料歷經15年的不斷研發(fā)改進，F(xiàn)Y-0201C產品很好地克服了此問題！
2、優(yōu)秀的顏色均一穩(wěn)定性：
FY-0201C顏色始終如一，無論是給您交貨的批次穩(wěn)定性，還是您不同產品的顏色均一性，均有優(yōu)秀的均一穩(wěn)定體現(xiàn)！
3、優(yōu)秀的性能：
FY-0201C為飛揚涂料研發(fā)部付出多年努力改良的產品，其無論是日常應用維護的方便性，還是涂膜各方面的理化性能，均已處理于業(yè)界一流水平！
4、環(huán)保節(jié)能：
FY-0201C完全通過各項環(huán)保認證，其烘烤固化溫度較市售相關產品低20℃，大大節(jié)約了您的烘烤熱能成本！
5、良好的相溶性：
FY-0201C產品與市售的其它電泳涂料有著良好的相溶性，在電泳漆更替時不用擔心因相溶性問題而將原電泳槽漆液廢棄！
二、原漆質量指標：
|
項 目 |
質 量 指 標 |
檢 測 方 法 |
|
|
FY-02013C色漿 |
FY-02012乳液 |
||
|
外 觀 |
灰色均一粘稠體 |
乳白色液體 |
目 測 |
|
固體份（%） |
50±2 |
35±2 |
GB/T 6751 |
|
細度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.1~5.6 |
6.7±0.3 |
PH計 |
|
電導率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個月 |
GB/T 6753.3 |
|
三、槽液的配制：
FY-02013C色漿：FY-02012乳液：去離子水=1:3:4~8（重量比），在28±2℃下攪拌熟化48小時后使用。
四、槽液技術指標：
|
項 目 |
技 術 指 標 |
|
固體份（%） |
12~18 |
|
PH 值 |
6.0±0.3 |
|
電導率（μs/cm） |
1200±300 |
|
MEQ 值 |
30±4 |
|
溶劑含量（%） |
0.5~2.5 |
|
泳透力（%） |
＞85 |
|
灰 份（%） |
18±2 |
|
L 效 果 |
水平面與垂直面無明顯差別 |
|
庫侖效率（mg/c） |
＞25 |
|
加熱減量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂電壓（V） |
＞300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個月，各項指標正常 |
|
項 目 |
工 藝 參 數 |
|
涂裝電壓（V） |
50~250 |
|
涂裝時間（min） |
1~3 |
|
槽液溫度（℃） |
28±2 |
|
固化條件（℃/min） |
160~170/30~20 |
|
項 目 |
技 術 指 標 |
檢測方法 |
|
電壓膜厚（μm/V） |
18~25/170~250 |
GB/1764-79 |
|
外 觀 |
平整光滑無縮孔 |
目 測 |
|
光澤600（%） |
60-90 |
GB/T 9754-88 |
|
附著力（級）（劃格法） |
0 |
GB/T 9286-98 |
|
柔韌性（mm） |
1 |
GB/T 1731-93 |
|
鉛 筆 硬 度 |
≥2H |
GB/T 6739 |
|
沖擊強度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（0.05MH2SO4×48h） |
漆膜無變化 |
GB/T 9274-88甲法 |
|
耐堿性(0.1MNaOH×48h) |
漆膜無變化 |
GB/T 9274-88甲法 |
|
耐 鹽 霧 性 |
＞1008 (輕量級鋅系磷化,20±2μm) |
GB/T 10125-2021 NSS
|
應用案例：

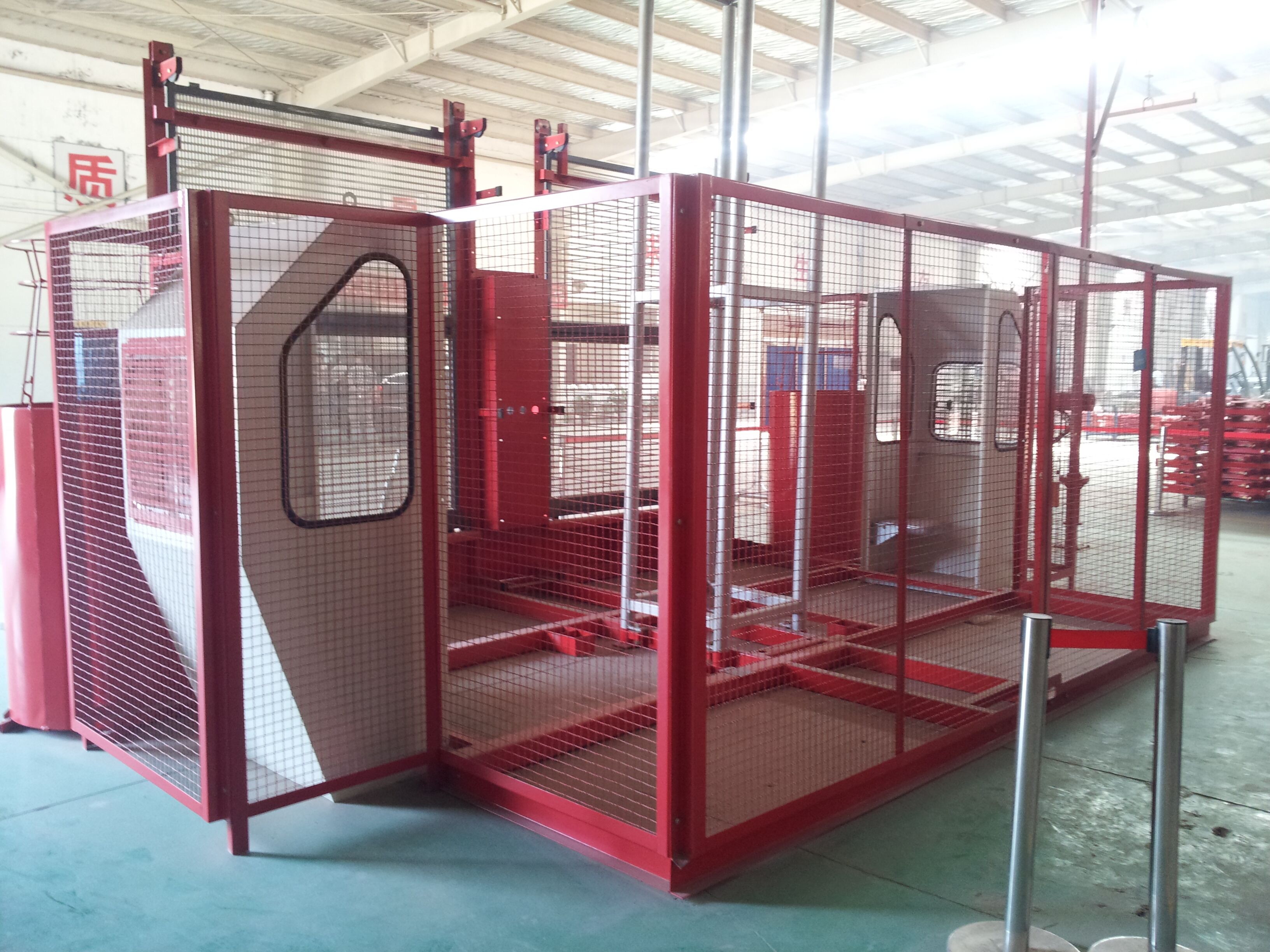

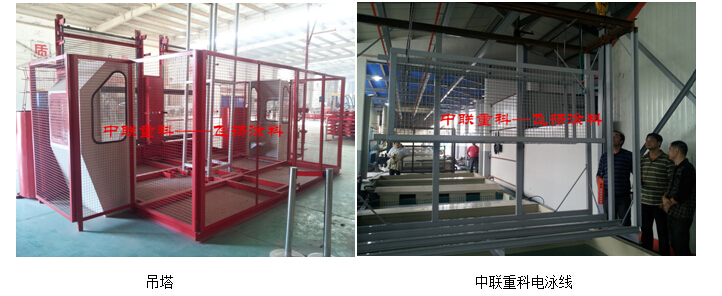

中聯(lián)重科股份有限公司：

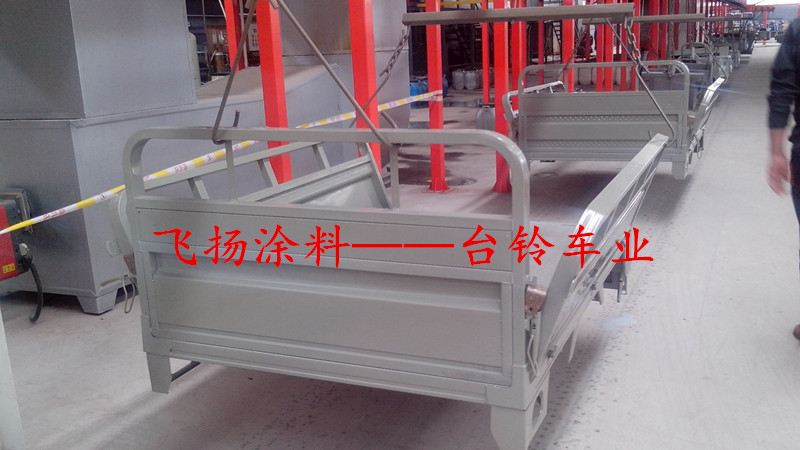

東莞市臺鈴車業(yè)有限公司：

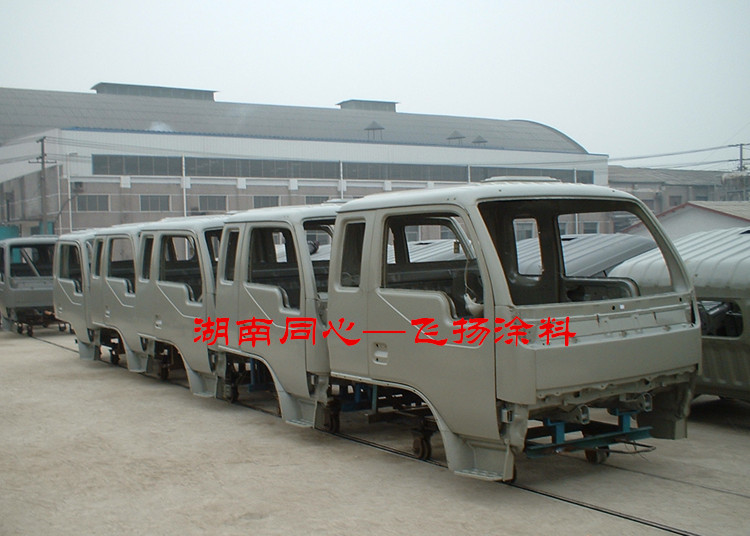

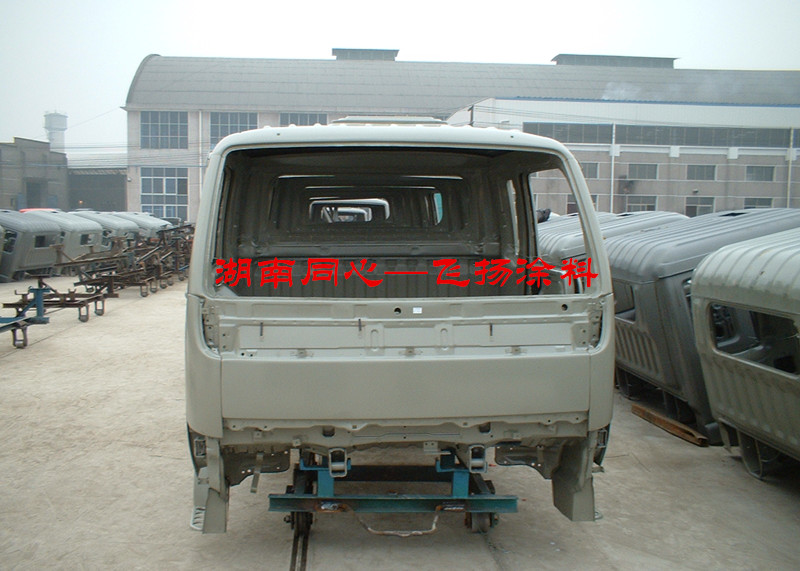

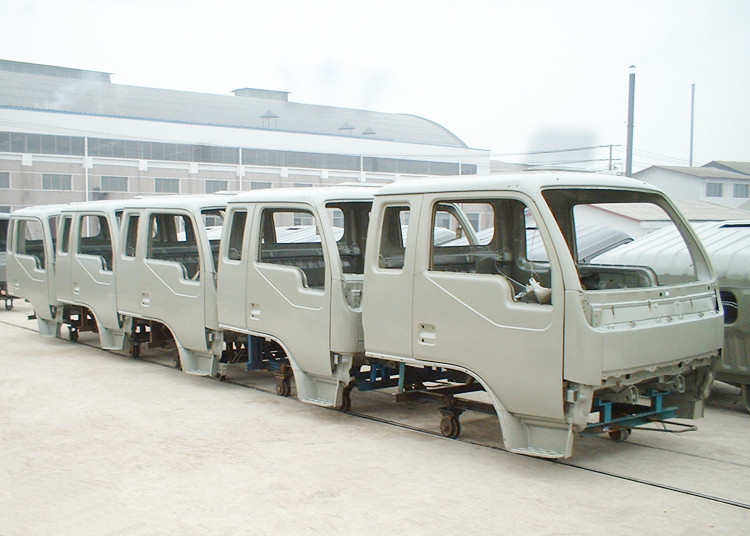

湖南同心實業(yè)有限公司：
